SUPPORTS EN ACIER

SUPPORTS EN ACIER SUR SURFACE PLATE

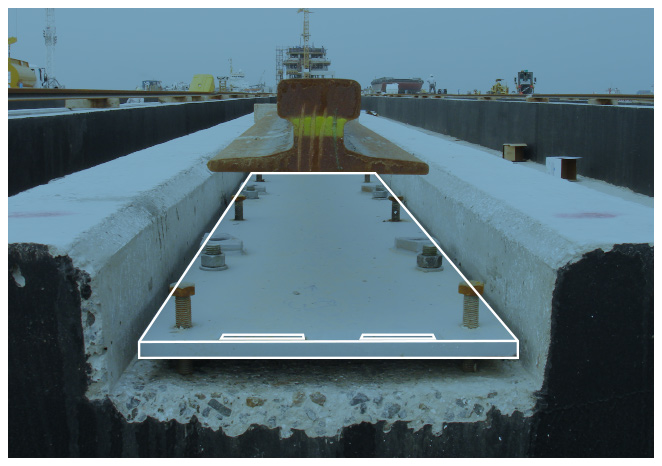

Composants principaux des voies de roulement, les supports en acier se déclinent en différentes dimensions et formes en fonction du type de solution : plats (montage continu) ou platines (montage discontinu), traverses et potelets métalliques. La fonction essentielle d’un support en acier est d’offrir aux rails une surface d'appui plate et lisse qui permette également de l’aligner verticalement. Tandis que les ancrages maintiennent les supports en acier, les dispositifs de réglage permettent de régler le rail en hauteur. En fonction de l’application industrielle et de l’engin (grue ou matériel roulant), les supports en acier sont montés sur une couche de produit de scellement ou de béton qui comble l’espace entre le support en acier et les longrines en béton.

Nous contacter

DES SOLUTIONS D'AVANT-GARDE

Gantrex a été le pionnier dans le développement de la platine réglable (Adjustable Chair), utilisée dans les cas où des réglages ou mouvements verticaux et horizontaux des fondations sont possibles après l’installation. Ce système Gantrex® breveté est équipé de la toute dernière technologie RailLok™ et permet une installation simple et rapide en conformité avec les tolérances de rail les plus strictes, notamment la norme ISO 12488-1, le rapport technique 13 de l’AIST et la CMAA, ainsi que des ajustements verticaux et horizontaux post-installation pour rétablir l’élévation et le positionnement horizontal du rail selon ces mêmes tolérances en cas de tassement ou de mouvements des fondations.

Ce système breveté est particulièrement adapté aux grues équipées de systèmes automatiques de positionnement ou de fonctionnement, tels que les ASC (Automated Stacking Cranes).

Plats et platines en acier
Gantrex RailLok™ ADJUSTABLE CHAIRS (PLATINES RÉGLABLES)
Traverses
Voie de maintenance

Plats et platines en acier

Les rails sont posés sur une structure métallique continue ou discontinue.

Dans le cas d’un support continu, la structure est composée de plats en acier sur lesquelles les fixations Gantrex sont attachées. La conception des plats prendra en compte la configuration du génie civil, les conditions de manutention sur site, l’espacement entre les fixations et la distribution des charges de la grue.

Dans le cas d’un support discontinu, des platines, plus courtes, sont utilisées pour soutenir le rail localement et supporter ses fixations. Tout comme pour les plats continus, la conception des platines prendra également en compte la configuration du génie civil, les conditions de manutention sur site, l’espacement entre les fixations et la distribution des charges de la grue.

Gantrex RailLok™ ADJUSTABLE CHAIRS (PLATINES RÉGLABLES)

Cesystème de fixation breveté est une solution rapide et facile de réalignement des voies pour pallier le déplacement des fondations des rails sans avoir à les démonter.

– Réalignement vertical et latéral

– Système d’ancrages complètement indépendant des tensions générées par la grue

– Ajustement du rail stable et précis

– Platine facilement assemblée, d’accès aisé et stable après installation

– Technologie de fixation RailLok™ intégrée

Les RailLok™ Adjustable chairs GANTREX® sont disponibles dans différentes tailles et capacités afin de correspondre aux différents profils de rail et différentes charges de la grue. Le design correct ne dépend pas uniquement de considérations mécanique et dimensionnelle mais prend également en considération les imprévus liés à l’installation.

Le brevet du RailLok Adjustable Chair de Gantrex est déposé sous les numéros suivants à travers le monde : US9657445B2, EP2893082B1, CN105143554B

Traverses

Une pose de voie ferrée rapide et flexible permettant de réduire l’épaisseur de béton sous le pied du rail : la solution la moins chère pour les voies noyées.

Voie de maintenance

Le système multi-composants GANTREX® Pit Track (ou GPT) comprend les clips, l’intercalaire, les isolateurs électriques, les potelets et le système d’ancrage.

Conçu par une méthode d’analyse d’éléments finis, le système GPT est adapté aux caractéristiques du matériel roulant. Prenez contact avec nos équipes techniques pour en savoir plus.

brochures

Vidéos

RAILLOK™ ADJUSTABLE CHAIRS (PLATINES RÉGLABLES)

Stimuler l'excellence et l'innovation grâce à des partenariats collaboratifs

NOS REFERENCES

Projets Gantrex

Yangshan Port Shanghai, China

  • Project name: Yangshan Deep Water Container Terminal Phase IV ASC Stack Yard (Year 2015)
  • Application: Port-ASC
  • Description: Supply of MRS 87A rail (45,170 m) together with Gantrex Releveling chair system.

savoir plus

Port of Long Beach, CA, USA

Pier E Terminal/Container Yard-Phase 1.
Gantrex supplied rails, relevelling chairs and grout.

savoir plus

PORT OF BILBAO, Spain

Gantrex delivered sleepers (for trains) and continuous sole plates (for gantry cranes) for the ADIF multimodal terminal.

savoir plus

Vedanta’s Vizag General Cargo Berth, India

Project Name: Vedanta’s Vizag General Cargo Berth
Industry: Port
Location: Vizag Port
Description: STS Cranes for Coal Handling and Stacker Reclaimer on Sleepers


savoir plus

Metro of Santiago, Chile

Application: Pit Track
Material: 2200 GPT Systems

savoir plus
