SOPORTES DE ACERO

SOPORTE DE CARRILES EN SUPERFICIES PLANAS

Steel supports are the main components of runway tracks and come in various types and shapes dependent on the rail-mounted equipment such as soleplates and chairplates (baseplates/support plates), steel sleepers and steel columns. The primary function of a steel support is to provide rails with a flat, smooth resting surface which allows for the vertical alignment of a rail system.

Whilst anchor bolts secure the steel supports, specific levelling devices adjust the vertical level.  Depending on the specific industry application and moving equipment (cranes or rolling stock), steel supports are installed on top of a layer of grout or concrete that fills the void between the steel support and the concrete foundation.

contacte con nosotros

SOLUCIONES DE VANGUARDIA

Gantrex ha sido pionera en el desarrollo del Asiento Ajustable para situaciones en las que se prevén asentamientos/movimientos verticales y horizontales de la cimentación después de la instalación (como en los patios de apilamiento de contenedores). Este sistema, original y patentado de Gantrex® cuenta con la última tecnología RailLok™ y permite una instalación inicial sencilla y rápida de acuerdo con las tolerancias más estrictas de los raíles, incluyendo la norma ISO 12488-1, el informe técnico 13 del AIST y la CMAA, así como los ajustes verticales y horizontales posteriores a la instalación para restablecer la elevación y el posicionamiento horizontal de los raíles a estas mismas tolerancias en caso de asentamiento o movimientos de los cimientos.

Este sistema patentado es especialmente adecuado para grúas apiladoras-reclamadoras y grúas con sistemas de posicionamiento o funcionamiento automatizados, como las grúas apiladoras automatizadas

PLACAS DE ACERO
ASIENTOS AJUSTABLES Gantrex RailLok
TRAVIESAS
PIT TRACKS

PLACAS DE ACERO

Los carriles se apoyan en una estructura de acero, ya sea de forma continua o intermitente.

El soporte continuo suele consistir en suela de acero estructural soldable a la que se fijan los sistemas de sujeción del carril. El diseño de las suelas tendrá en cuenta el trazado civil, los problemas de manipulación en la obra, la distancia entre clips calculada y la distribución de las cargas de la grúa.

En el caso de las estructuras intermitentes, el soporte discontinuo consiste generalmente en asientos de acero estructural a los que se fijan los sistemas de fijación del carril. El diseño de los asientos tendrá en cuenta el trazado civil, las cuestiones de manipulación en la obra, la separación calculada de los apoyos y la distribución de las cargas de la grúa.

ASIENTOS AJUSTABLES Gantrex RailLok

Este sistema de fijación patentadoes una solución rápida y sencilla de realineación de la vía para superar los desplazamientos de las bases de los carriles sin necesidad de retirarlos.

– Realineación vertical y lateral

– Sistema de anclaje totalmente independiente de las tensiones generadas por la grúa

– Ajuste preciso y estable del carril

– Fácil montaje de la suela, estable y accesible

– Incorporación de la tecnología de clips RailLok™

Los asientos ajustables GANTREX® RailLok están disponibles en diferentes tamaños y capacidades para adaptarse a diferentes perfiles de carril y cargas de ruedas. El diseño correcto no sólo depende de esas consideraciones mecánicas y dimensionales, sino también de las contingencias de

La patente del asiento ajustable RailLok de Gantrex está registrada con los siguientes números: US9657445B2, EP2893082B1, CN105143554B

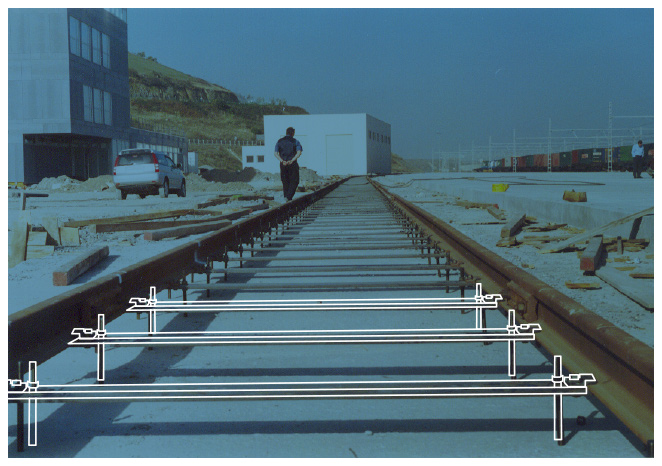

TRAVIESAS

Una solución rápida y flexible para el tendido de vías férreas que permite reducir el espesor del hormigón bajo el pie: la solución económica para las vías empotradas.

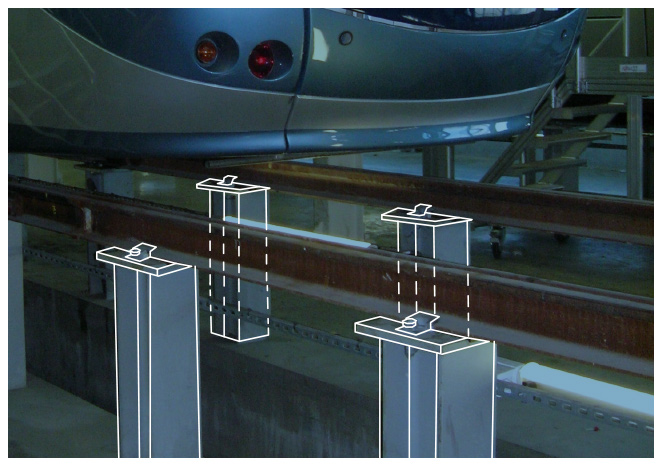

PIT TRACKS

El sistema multicomponente GANTREX® Pit Track GPT incluye clips, almohadilla, aislante eléctrico, columna de acero y mortero.

Diseñado con cálculos FEA, el sistema GPT se adapta a las características del material rodante. Póngase en contacto con nuestros equipos técnicos para obtener más información.

folletos

vídeos relacionados

ASIENTOS AJUSTABLES Gantrex RailLok

IMPULSAR LA EXCELENCIA Y LA INNOVACIÓN MEDIANTE ASOCIACIONES DE COLABORACIÓN

más referencias

Proyectos relacionados

Yangshan Port Shanghai, China

  • Project name: Yangshan Deep Water Container Terminal Phase IV ASC Stack Yard (Year 2015)
  • Application: Port-ASC
  • Description: Supply of MRS 87A rail (45,170 m) together with Gantrex Releveling chair system.

Leer más

Port of Long Beach, CA, USA

Pier E Terminal/Container Yard-Phase 1.
Gantrex supplied rails, relevelling chairs and grout.

Leer más

PORT OF BILBAO, Spain

Gantrex delivered sleepers (for trains) and continuous sole plates (for gantry cranes) for the ADIF multimodal terminal.

Leer más

Vedanta’s Vizag General Cargo Berth, India

Project Name: Vedanta’s Vizag General Cargo Berth
Industry: Port
Location: Vizag Port
Description: STS Cranes for Coal Handling and Stacker Reclaimer on Sleepers


Leer más

Metro of Santiago, Chile

Application: Pit Track
Material: 2200 GPT Systems

Leer más
